在机械制造领域，我们面向未来的硬件和软件开发使我们成为工业自动化和驱动技术中复杂应用的合格合作伙伴。我们是一系列独特的电子测量设备、信号转换器以及过程和运动控制器的制造商。40年的市场经验使我们成为可靠的专家，为您的项目开发和问题解决方案提供专业支持。



速度、旋转方向、静止和位置的安全监控

速度监控器通过 SIL3/PLe 和 SIL2/永久水平认证

我们的安全继电器用于现代工厂和机械工程，以保护人员和机器。它们可以灵活地用作速度、方向、静止和位置监视器。



DIN 61508 和 EN ISO 13849 等标准对安全标准提出了更高的要求。因此，我们的 DS 系列速度监控器已通过 SIL3/PLe 和 SIL2/PD 认证。因此，它们通过监控速度、运动和定位来保证最高水平的可靠性和安全性。此外，带模拟输出的安全继电器提供额外的反馈，可用于控制目的。



所有 motrona 安全继电器和速度监控器都设计为易于安装在控制柜中。

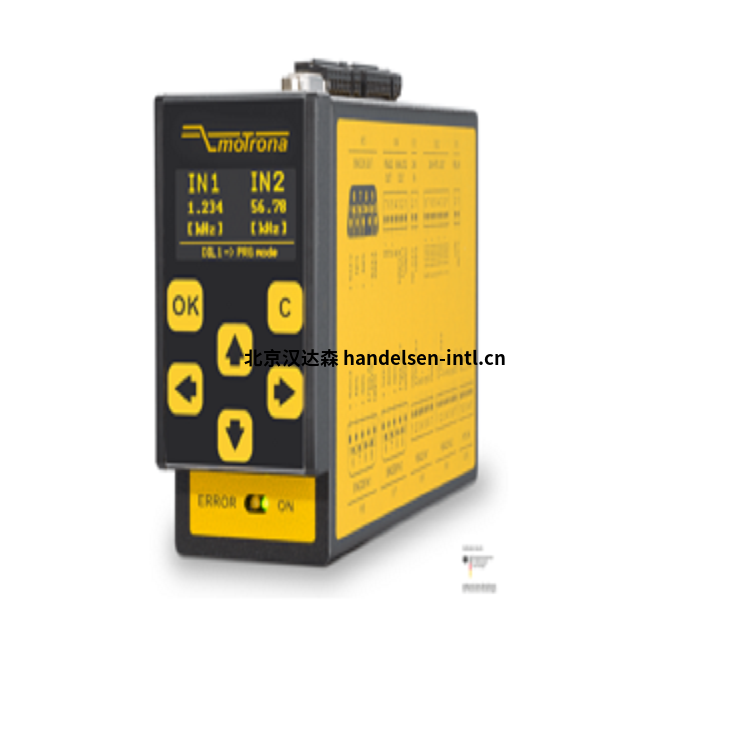

DS240： 经过认证的安全监视器，带正余弦编码器和信号分配器

DS240 - 246系列器件设计用于连接SIL3/PLe认证的正弦余弦编码器或传感器。DS240配有继电器、4个晶体管输出、模拟输出和信号分配器。DS246是没有信号分配器的替代版本。







DS240 - 246 系列技术参数

SIL3 和产品认证

安全功能等同于 EN 61800-5-2

（SS1、SS2、特种安全、高级安全、高级安全数据表、标准安全数据表、安全数据表、软件手册、供应链管理、短信）

2 个编码器输入，格式为“正弦+”、“正弦+”、“余弦+”-[1 对数]

2 个脉冲或控制输入，格式为 A、B、90°

[HTL / PNP]（用于旋转编码器、接近开关或命令）

输入频率高达 500 kHz

强制引导冗余输出继电器 （NO）

4 个具有推挽特性的控制输出，短路保护，

[HTL]，每个输出为反向和冗余

安全相关的 14 位模拟输出，用于 4 ...20 mA（可扩展）

带信号分配器

电源 18 ...30 伏

用于 35 mm 安装顶帽导轨

的紧凑型外壳（根据 EN 60715 标准）

通过操作员软件或插入式显示器和

编程单元 BG230（附件）通过 USB 端口进行设置







DS230系列 性能与DS240相同，但输入配置不同。

 经过认证的安全监视器，具有多功能输入功能，适用于 HTL、RS422、正余弦传感器和信号分配器



DS230适合将增量式传感器与RS422输出（差分信号A、/A、B、/B）、单轨HTL编码器和正弦-余弦编码器连接。它配有一个继电器，4个晶体管输出，一个模拟输出和一个信号分配器。DS236是无信号分配器的替代版本。







DS230系列技术参数

SIL3 和产品认证

安全功能等同于 EN 61800-5-2

（SS1、SS2、特种安全、高级安全、高级安全数据表、标准安全数据表、安全数据表、软件手册、供应链管理、短信）

2 个编码器输入，格式为“正弦+”、“正弦+”、“二氧化碳-”[1 对数]

2 个脉冲输入，格式为 A、/A、B、/B [RS422]

2 个脉冲或控制输入，格式为 A、B、90° [HTL / PNP]

（用于旋转编码器、接近开关或命令）

输入频率高达 500 kHz

强制引导冗余输出继电器 （NO）

4 个具有推挽特性的控制输出，短路保护，

[HTL]，每个输出为反向和冗余

安全相关的 14 位模拟输出，用于 4 ...20 mA（可扩展）

带信号分配器

电源 18 ...30 伏

紧凑型外壳，用于 35 mm 安装顶帽导轨

（根据 EN 60715 标准）

通过操作员软件或插入式显示器和

编程单元 BG230（附件）通过 USB 端口进行设置
